Норма СВКМ-20 ГИ

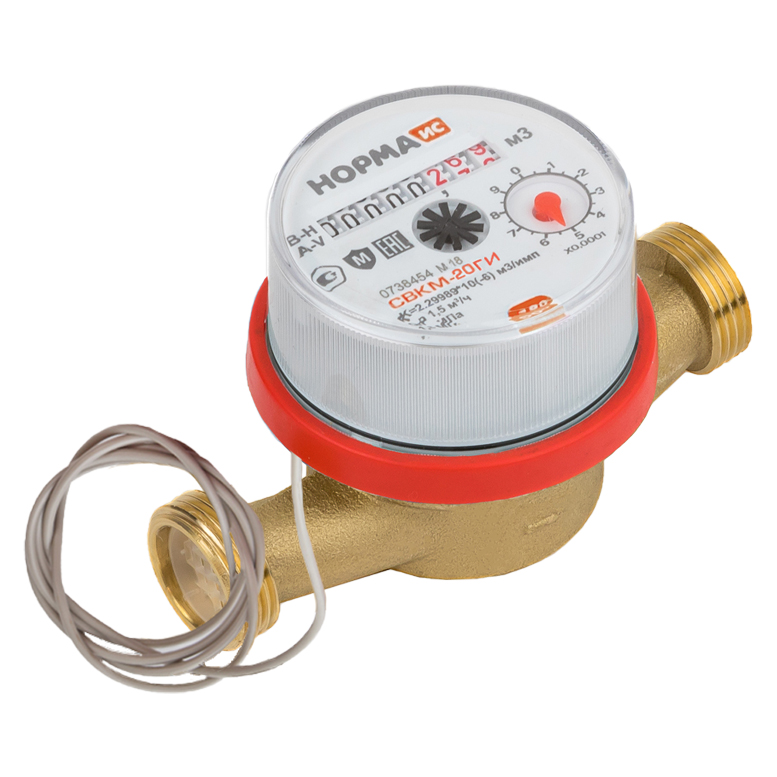

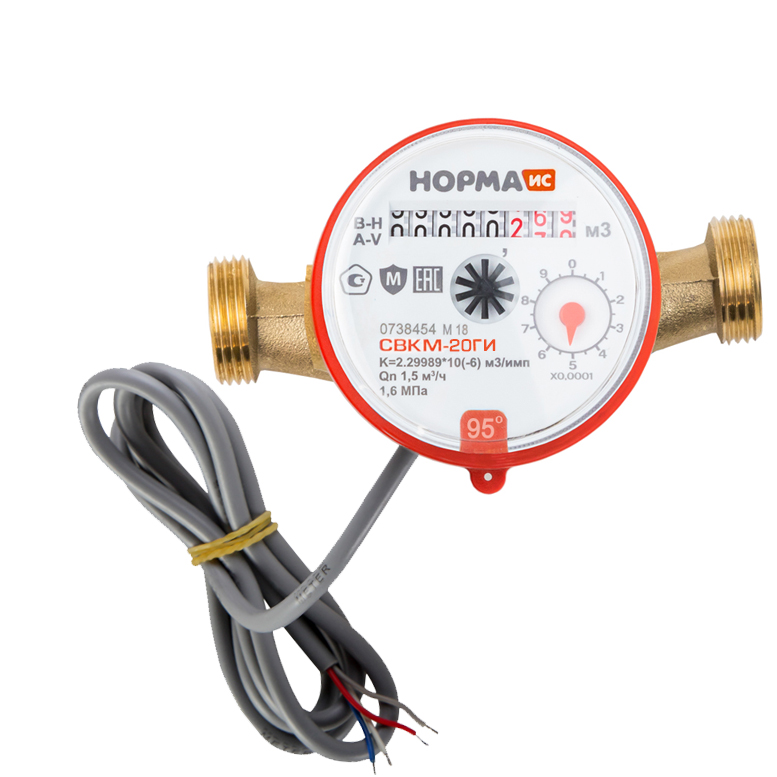

Счетчик воды Норма СВКМ-20 ГИ для горячей воды

Счетчик воды для установки в квартирах.

Оснащены надежным измерительным механизмом, исключающим срывы при пограничных расходах воды. Крыльчатка из полипропилена (PP) выдерживает высокую температуру до +95°С и значительные нагрузки.

Дистанционный съем показаний (по отдельному заказу) обеспечивается через датчик. Передаточный коэффициент (цена импульса) указывается при заказе потребителем. Он может быть равен от 0,01 до 10 м3/имп и указывается в паспорте счетчика.

Параметры низкочастотных импульсов:

  • амплитуда импульсов – 3…3,8 В;
  • полярность - положительная.

В цепи датчика может быть внешний источник питания постоянного тока напряжением не более 3,6 В.

Стабильная герметичность.

Поставляется с комплектом монтажных частей.

Материал корпуса

  • Латунь
  • -

Температурный диапазон:

Количество товаров:

2 015 ₽
Под заказ
Указана розничная цена.
Оптовые цены уточняйте
в отделе продаж
Особенности
Производство в Гатчине
Антимагнитная защита
Занесены в ФГИС "АРШИН"
Общее:
Диаметр условного прохода, мм
20
Конструкция счетчика
Механический
Вид счетчика
Сухоходный
Принцип работы
Одноструйный
Рабочая температура, °С
+5...+95
IP счетного устройства
IP43
Минимальный расход воды (класс А), Qmin, м3/ч
0,10
Минимальный расход воды (класс В), Qmin, м3/ч
0,05
Минимальный расход воды (класс C), Qmin, м3/ч
0,025
Переходный расход воды (класс А), Qt, м3/ч
0,25
Переходный расход воды (класс B), Qt, м3/ч
0,20
Переходный расход воды (класс C), Qt, м3/ч
0,038
Номинальный расход воды, Qn, м3/ч
2,5
Максимальный расход воды, Qmax, м3/ч
5,0
Максимальное рабочее давление, МПа
1,6
Потеря давления при Qmax, не более, МПа
0,1
Порог чувствительности
не более 0,5qmin
Емкость счетного устройства, м3
99999,999
Цена деления младшего разряда счетного устройства, м3
0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл
650/450
Масса не более, кг
0,75
Длина L1, мм
130
Высота H, мм
82
Ширина, мм
76
Размер резьбы присоединения на патрубке G1, дюйм
1
Размер резьбы присоединения на штуцере G2, дюйм
3/4
Размер резьбы присоединения на гайке G1, дюйм
1
Все характеристики
Габаритный чертёж:
Гарантия:
Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию гарантийный срок эксплуатации отсчитывается со дня первичной поверки.
Как установить счетчик?

Счетчик устанавливается в помещении с температурой окружающего воздуха от +5 до +50°С и относительной влажностью не более 80%.

Место установки счетчика должно обеспечивать свободный доступ для осмотра, снятия показаний с прибора и гарантировать его эксплуатацию без повреждений.

Счетчик воды НОРМА устанавливается на горизонтальном, наклонном и вертикальном трубопроводе с восходящим или нисходящим потоком (устанавливать счетчик на горизонтальном трубопроводе шкалой вниз не допускается).

Прямые участки трубопровода при установке должны быть длиной не менее 3 Ду до и 1 Ду после счетчика, что обеспечивается поставляемыми в комплекте присоединительными штуцерами.

Более подробно о требованиях к установке приборов учета и условиях их эксплуатации для продления срока службы можно узнать в паспорте изделия.
