Cистема удаленного сбора и передачи данных с приборов учета воды

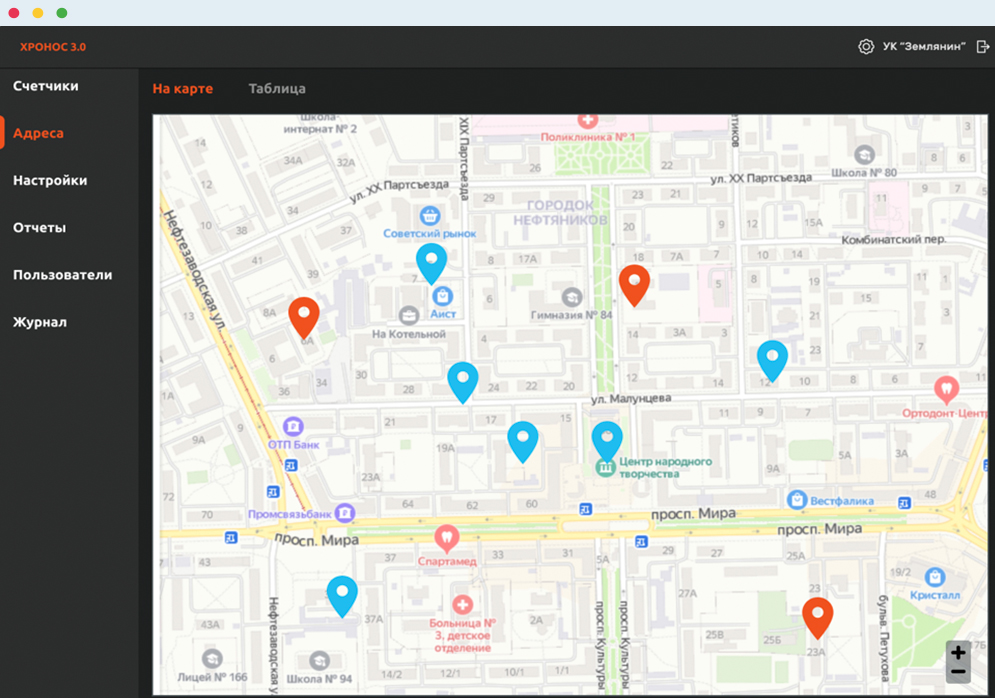

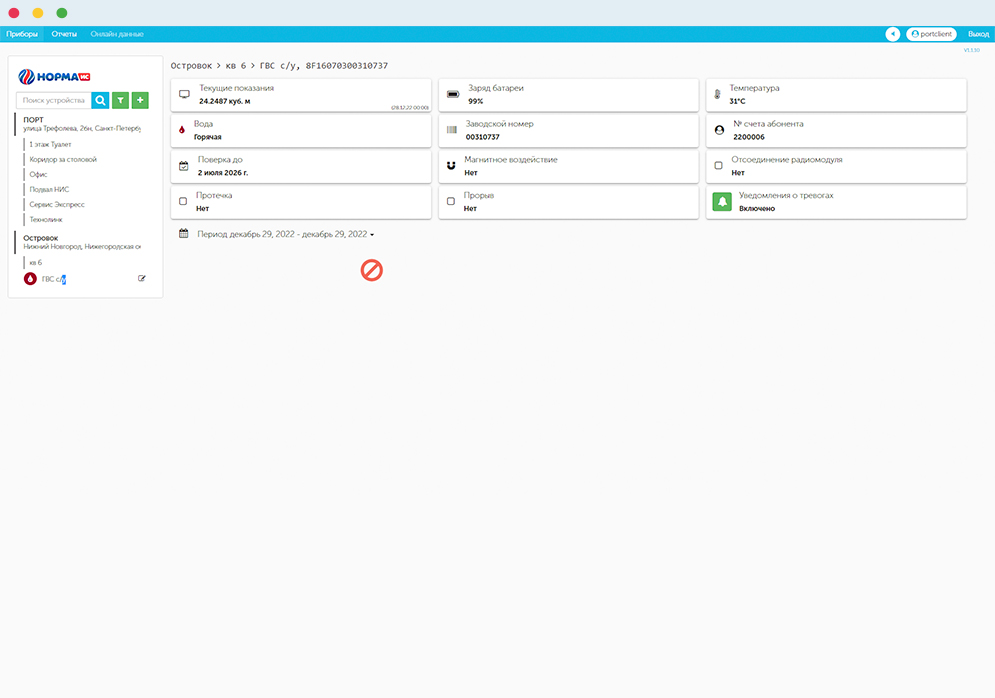

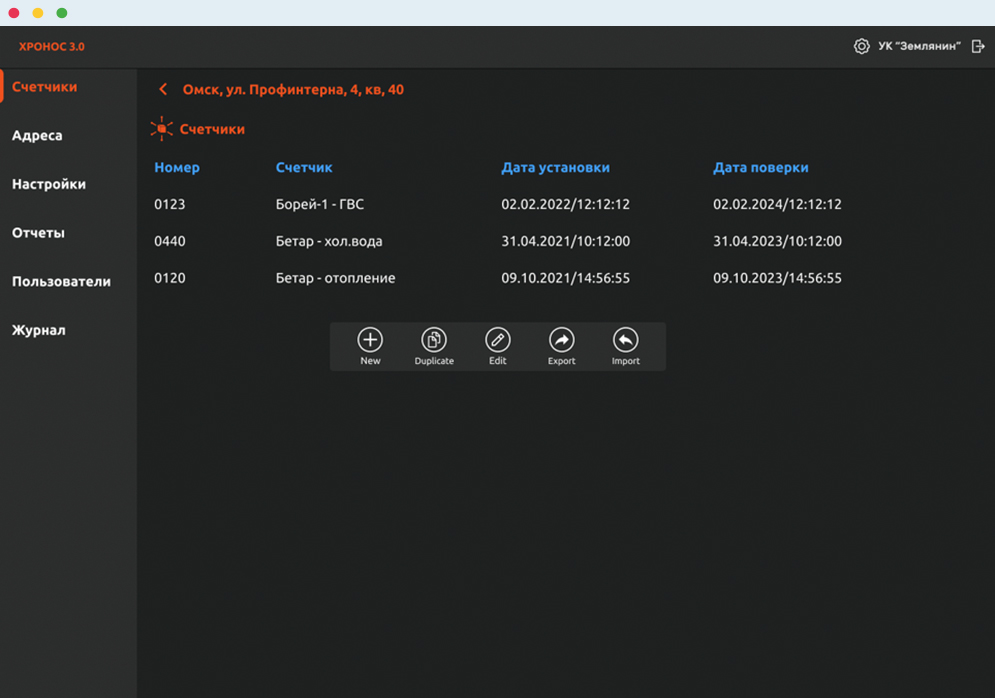

Для сети LoRaWAN используется базовая станция, данные с которой, например, могут поступать напрямую на ваш собственный сервер, установленный на вашем ПК. В этом случае вам не нужно платить за трафик оператору связи, аренду сервера и пр.

NB-IoT и GSM/GPRS используются в зоне покрытия операторов сотовой связи. При этом приборы учета с NB-IoT имеют малое энергопотребление и могут передавать данные раз в сутки и реже. Но, в целом энергопотребление немного выше, чем в LoRaWAN.

GSM/GPRS имеют высокое энергопотребление, поэтому передача данных с них настраивается на 1 раз в 2 недели или реже.

В приборы учета с NB-IoT и GSM/GPRS необходимо устанавливать SIM карту либо активировать встроенный SIM чип с выбранным оператором. В любом случае необходимо оплачивать трафик с каждого устройства отдельно по тарифу оператора связи, независимо от того, на какой сервер будут передаваться данные и кто его будет обслуживать.

В первую очередь необходимо определить, какой тип импульсного выхода у ваших счетчиков воды: NAMUR или Геркон.

Вам понадобится соответствующий тип счетчика импульсов (NAMUR или Геркон).

Если речь идет о строящемся объекте, то тогда выгоднее приобретать и монтировать проводную систему. Если же счетчики уже установлены и возможности "тянуть провода" нет, то оптимальнее приобретать систему передачи данных посредством радиоканала.

В стандартном исполнении 250 приборов учета. При необходимости можно расширять количество поддерживаемых приборов кратно 250.

В такой ситуации есть 3 варианта решения:

1. Обратится к нам для приобретения базовой станции и организации сети LoRaWAN.
2. Самостоятельно приобрести базовую станцию, установить сервер и настроить сеть.
3. Обратиться к оператору связи LoRaWAN в вашем регионе.

Импульсный выход геркон – самый простой и распространенный тип импульсного выхода, использующийся в счетчиках воды.

Принцип работы импульсного выхода (датчика) счетчика основан на воздействии магнитного поля постоянного магнита, установленного на одном из дисков счетного механизма, на геркон («сухой герметизированный контакт»).

При прохождении диска с постоянным магнитом вблизи геркона происходит чередующееся замыкание и размыкание контактов геркона. Таким образом, осуществляется формирование выходного сигнала, который может быть зарегистрирован счетчиком импульсов, вычислителем или регистратором.

Но у геркона есть свои недостатки:

• при обрыве или коротком замыкании провода от счетчика воды мы не узнаем об этом, поскольку сам сигнал и есть разрыв или замыкание контакта. И в этом случае счетчик будет крутится, а подсчета показаний не будет.
• из предыдущего пункта следует, что такой вариант интерфейса подвержен внешнему воздействию, например, буквально за счет прокалывания проводов иглой или физического обрыва одного или обоих проводов.

Развитием интерфейса импульсный выход геркон стал стал стандарт НАМУР.

Этот импульсный выход выполнен по 4-х проводной схеме за счет подключения к геркону двух резисторов и позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающим стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможность постоянной диагностики считывающим устройством как состояния датчика (включен / выключен), так и линии связи: норма, обрыв линии, короткое замыкание. Для этого в цепь геркона включены дополнительные последовательное и шунтирующее (короткозамкнутое) сопротивления.

Но и у этого варианта импульсного выхода есть недостаток, а именно – более сложный анализ сигнала, что приводит к большему энергопотреблению подключаемого устройства для счета импульсов.

В обоих случаях требуется 2 провода для подключения счетчика воды к счетчику импульсов. Но выпускаются счетчики воды и с 4-мя проводами, когда есть возможность подключения геркона и НАМУРа на выбор.
