Норма СТВ-50 Х

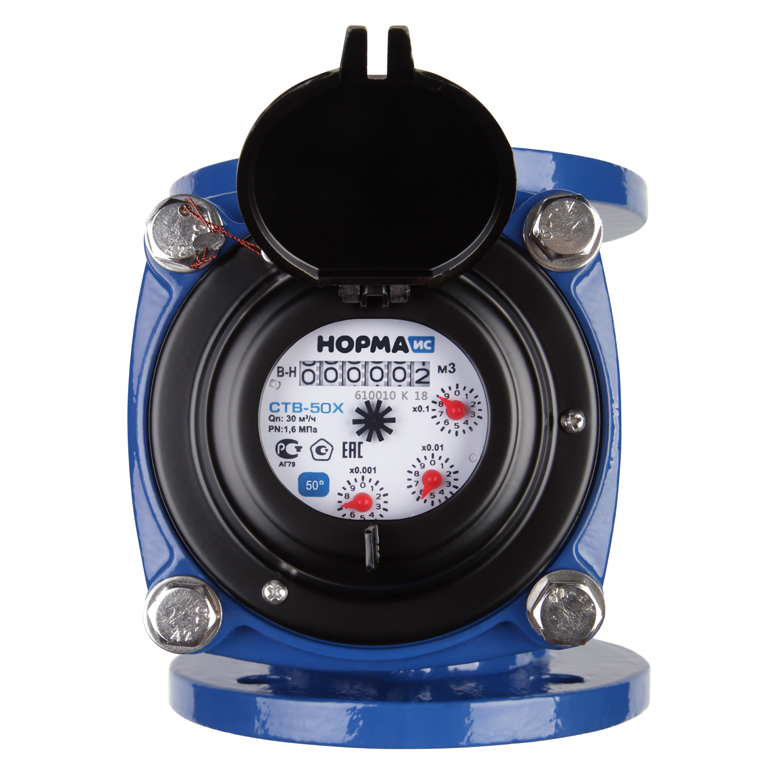

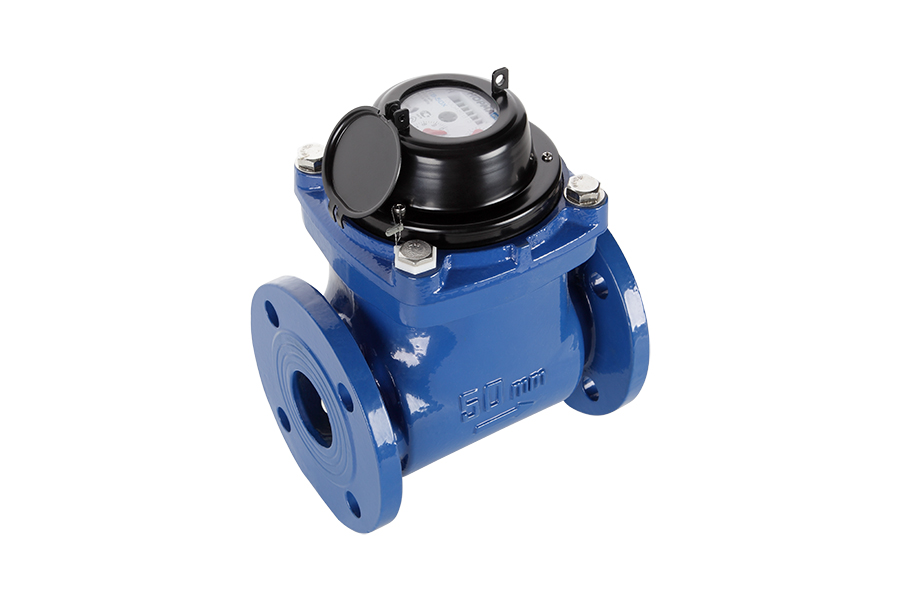

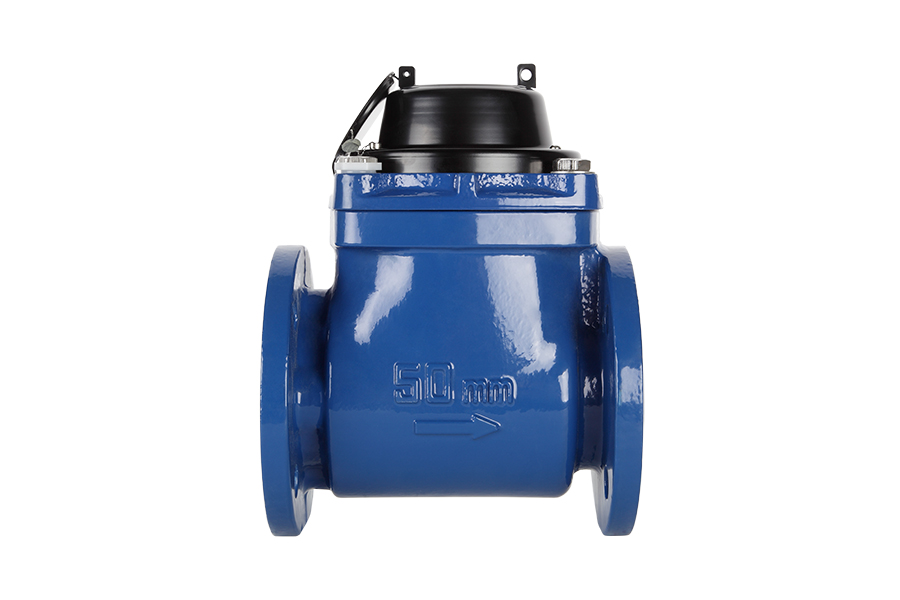

Счетчик воды Норма СТВ-50 Х для холодной воды

Турбинные счетчики воды серии СТВ представляют собой узлы коммерческого учета холодной и горячей воды в промышленности и коммунальном хозяйстве.

Счетчики серии СТВ состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма. Фланцы выполнены по ГОСТ 12815-80.

Устанавливаются на горизонтальных трубопроводах шкалой вверх.

Счетчики воды СТВ могут иметь степень защиты IP68 и быть устойчивы к проникновению пыли и кратковременному затоплению (исполнение под заказ).

Материал корпуса

Чугун
-

Температурный диапазон:

Количество товаров:

16 240 ₽

Указана розничная цена.
Оптовые цены уточняйте
в отделе продаж

Сравнить

Особенности

Производство в Гатчине

Антимагнитная защита

Занесены в ФГИС "АРШИН"

Технические характеристики

Общее:

Диаметр условного прохода, мм

Конструкция счетчика

Турбинный

Рабочая температура, °С

+5...+50

IP счетного устройства

IP43

Минимальный расход воды (класс В), Qmin, м3/ч

0,40

Переходный расход воды (класс B), Qt, м3/ч

0,80

Номинальный расход воды, Qn, м3/ч

25,00

Максимальный расход воды, Qmax, м3/ч

50,00

Максимальное рабочее давление, МПа

1,6

Потеря давления при Qmax, не более, МПа

0,1

Порог чувствительности

не более 0,5qmin

Емкость счетного устройства, м3

999999

Цена деления младшего разряда счетного устройства, м3

0,0005

Масса не более, кг

12,7

Длина L1, мм

200

Высота H, мм

260

Ширина, мм

200

Диаметр фланца, мм

165

Число отверстий х отверстие под болт / шпильку n отв.

4хМ16

Все характеристики

Документация:

Габаритный чертёж:

Гарантия:

Гарантийный срок эксплуатации 12 месяцев со дня ввода прибора в эксплуатацию, но не более 15 месяцев со дня изготовления. При отсутствии в паспорте даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня изготовления.

Как установить счетчик?

Счетчик воды НОРМА устанавливается на горизонтальном трубопроводе лицевой частью вверх (устанавливать счетчик на горизонтальном трубопроводе шкалой вниз не допускается).

Класс точности прибора и порядок его размещения (В – Н), где В – класс точности, а Н – размещение прибора (горизонтально).

При установке счетчика на горизонтальном участке трубопровода, после отводов, запорной арматуры, переходников, фильтров и других устройств непосредственно перед счетчиком необходимо предусмотреть прямой участок трубопровода длиной не менее 5 Ду, а за счетчиком - не менее 1 Ду.

Более подробно о требованиях к установке приборов учета и условиях их эксплуатации для продления срока службы можно узнать в паспорте изделия.
