Норма СВКМ-25 МХИ

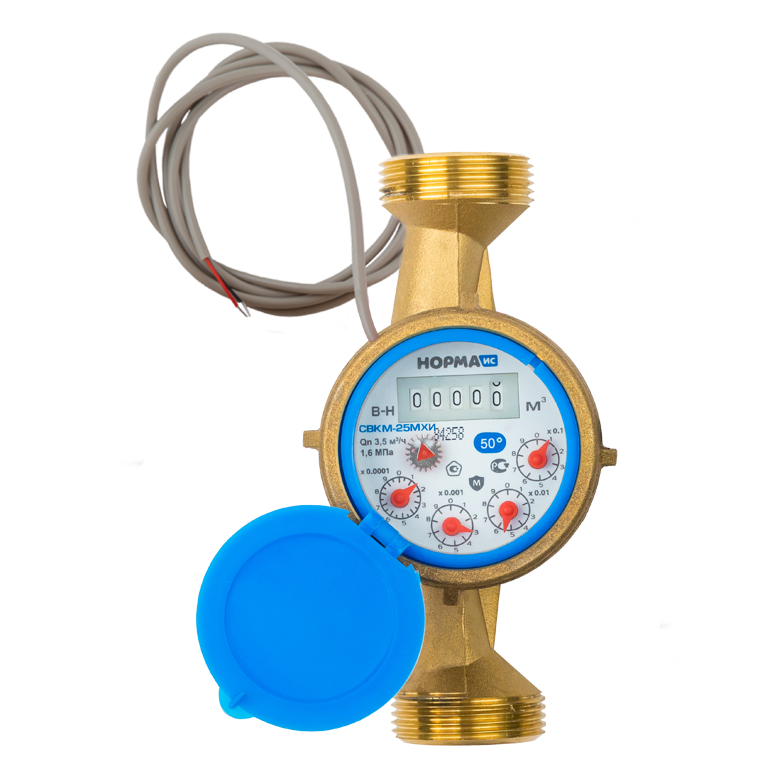

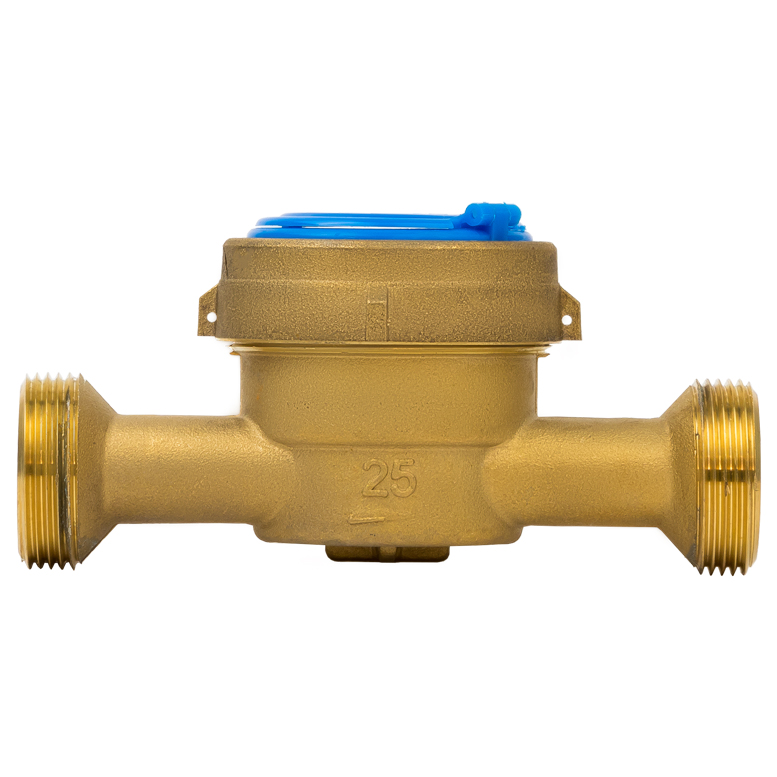

Счетчик воды Норма СВКМ-25 МХИ мокроходные

Счетчики воды холодные предназначены для установки в помещениях с повышенной влажностью и затапливаемых колодцах.

Счетчик воды не имеет разделения на "сухую" и "мокрую" часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов.

Счетчики серии СВКМ в импульсном исполнении оснащены датчиком для дистанционной передачи низкочастотных импульсов с ценой деления от 0,01 до 100 м3.

Поставляется с комплектом монтажных частей.

Возможно исполнение со счетным механизмом, заполненным техническим глицерином. Глицерин позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний.

Материал корпуса

  • Латунь
  • -

Температурный диапазон:

  • Х

Количество товаров:

0 ₽
Под заказ
Указана розничная цена.
Оптовые цены уточняйте
в отделе продаж
Общее:
Диаметр условного прохода, мм
25
Конструкция счетчика
Механический
Вид счетчика
Мокроходный
Принцип работы
Одноструйный
Рабочая температура, °С
+5...+50
IP счетного устройства
IP68
Минимальный расход воды (класс В), Qmin, м3/ч
0,07
Переходный расход воды (класс B), Qt, м3/ч
0,28
Номинальный расход воды, Qn, м3/ч
3,5
Максимальный расход воды, Qmax, м3/ч
7,0
Максимальное рабочее давление, МПа
1,6
Потеря давления при Qmax, не более, МПа
0,1
Порог чувствительности
не более 0,5qmin
Емкость счетного устройства, м3
99999,999
Цена деления младшего разряда счетного устройства, м3
0,0001
Масса не более, кг
1,35
Длина L1, мм
160
Высота H, мм
90
Ширина, мм
117
Размер резьбы присоединения на патрубке G1, дюйм
1 1/4
Размер резьбы присоединения на штуцере G2, дюйм
1
Размер резьбы присоединения на гайке G1, дюйм
1 1/4
Все характеристики
Габаритный чертёж:
Гарантия:
Гарантийный срок эксплуатации 30 месяцев со дня ввода прибора в эксплуатацию, но не более 36 месяцев со дня первичной поверки. При отсутствии в руководстве по эксплуатации даты ввода в эксплуатацию гарантийный срок эксплуатации отсчитывается со дня первичной поверки.
Как установить счетчик?

Счетчик устанавливается в помещении с температурой окружающего воздуха от +5 до +50°С и относительной влажностью не более 80%.

Место установки счетчика должно обеспечивать свободный доступ для осмотра, снятия показаний с прибора и гарантировать его эксплуатацию без повреждений.

Счетчик воды НОРМА устанавливается на горизонтальном трубопроводе лицевой частью вверх (устанавливать счетчик на горизонтальном трубопроводе шкалой вниз не допускается).

Класс точности прибора и порядок его размещения (В – Н), где В – класс точности, а Н – размещение прибора (горизонтально).

Прямые участки трубопровода при установке должны быть длиной не менее 3 Ду до и 1 Ду после счетчика, что обеспечивается поставляемыми в комплекте присоединительными штуцерами.

Более подробно о требованиях к установке приборов учета и условиях их эксплуатации для продления срока службы можно узнать в паспорте изделия.
